学校验收（招采）小组拟定于2020年10月9日对建筑学院购置的红外热像仪等设备进行现场验收，情况如下：
红外热像仪
一、仪器设备名称：
日本NEC R550PRO 红外热像仪
二、仪器设备照片（斜45°全景图）：
图1 NEC R550PRO红外热像仪
三、仪器设备功能：
包含以下三种功能模式：
(1)全功能R & D应用模式
R550-pro:测量温度范围-40 ~ + 2000℃
对时间系列数据进行测量的R&D领域和热动动的快速电子部件、金属焊接等高温测量是适宜的。
(2)R&D、设备诊断模式
R550:测量温度范围-40~+650℃
由目前的热像仪在500℃的上限温度提高到650℃,耐热涂料高温(600℃的东西很多)和加热器(500~600℃)使用的评价测试、应用。另外,电器设备和成套设备的管道等应用检查
(3)结构检测模式
R550S:测量温度范围-40~+120℃
混凝土结构物和建筑物外墙的剥离诊断检测
四、仪器设备用途及所服务实验项目：
红外热像仪，用于建筑围护结构表面温度测试，该仪器设备所服务的实验项目为：“十三五”国家重点研发计划项目(2018YFC0704500)。
五、仪器设备操作规程：
1.自动设置：调焦和温度标尺
(1)使红外热像仪对准目标物体，将其置于屏幕中心；
(2)长按“AUTO FOCUS”超过两秒；
(3)温度标尺和焦距通过一键自动调节。
2.手动设置：调焦距
(1)转动“Focus ring”;
(2)对准目标物体；
(3)清晰显式轮廓后即刻停止旋转。
3.记录图象
(1)按“FRZ/-REC”键；
(2)长按“FRZ/-REC”键超过两秒；
(3)如果捕捉成功，屏幕下方显式文件数目；
(4)再次按“FRZ/-REC”键，存储图片。
扫描电子显微镜
一、仪器设备名称：
扫描电子显微镜

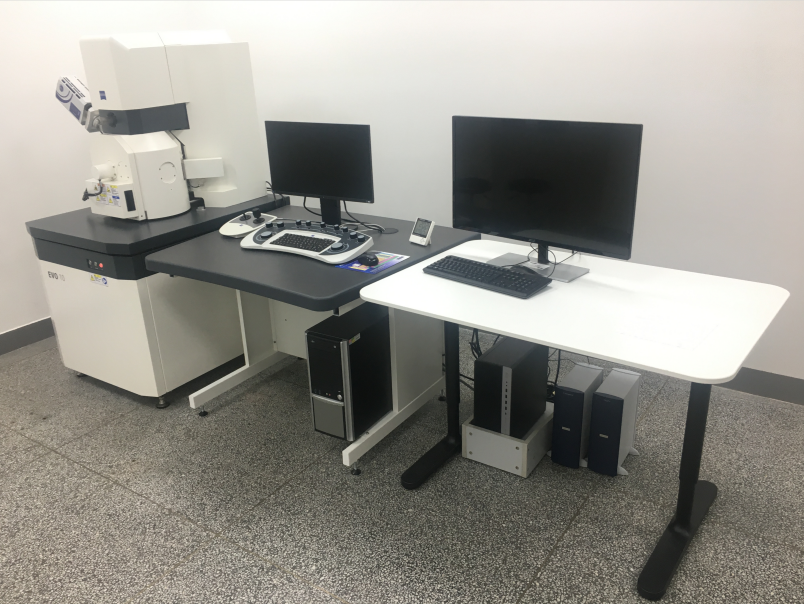

二、仪器设备照片（斜45°全景图）：
三、仪器设备功能：
1、可实现不低于7X－1,000,000X（胶片比）的放大倍数，低倍率与高倍率之间无需任何切换；
2、可实现快捷调节聚焦、消象散、亮度、对比度、放大倍数、电子束位移、光阑对中、扫描速度、样品室彩色红外CCD界面切换等功能；
3、利用背散射电子探测器，可观测样品表面成分衬度信息；
4、可对样品可进行能谱分析（EDS），
四、仪器设备用途及所服务实验项目：
主要用于观察、分析和记录材料的微观形貌，服务于金属材料表面及拉伸断口分析实验
五、仪器设备操作规程：
一、开机
1、 启动 UPS
2、 确认主机后两个电源开关状态为 On。 此时，主机前面板上Off/红灯亮。
3、 按下Standby/黄键。
4、 按下On/绿键。 按下绿键后，电脑会自动启动，输入计算机密码：
7、 启动 SmartSEM 软件。 用户名： 密码：
8、 检查真空值，等待真空就绪/Ready。
9、 开启灯丝。
10、开 TV，检查样品台。
11、装样品(见第二部分)。
12、加高压(EHT)。
13、观察样品。
二、关机
1、 关灯丝/SHUT DOWN GUN。
2、 关 SmartSEM 软件。
3、 关 Windows。
4、 关能谱、EBSD。
5、 按下STANDBY/黄键，等待～10 秒钟。
6、 按下OFF/红键。
7、 必要时，关 UPS。
8、必要时，关墙上空气开关。
气体实时检测分析设备
一、仪器设备名称：
高精度SF6气体实时检测分析设备

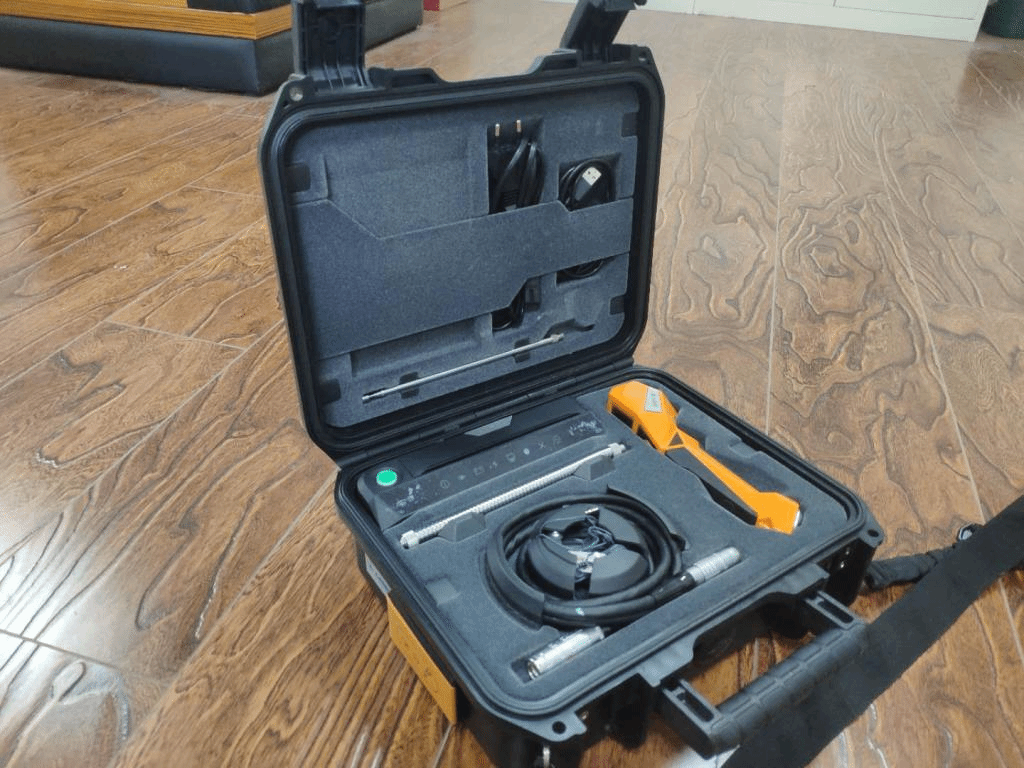

二、仪器设备照片（斜45°全景图）：
三、仪器设备功能：
能够检测低浓度的SF6气体，最小检测量程可达20 ppm，测量精度高达0.01 ppm，响应时间小于1 s。
四、仪器设备用途及所服务实验项目：
SF6作为一种安全可靠的示踪气体在室内环境控制实验中大量使用，该设备在检测低浓度的SF6气体时，能够始终保持较短的响应时间（<1 s）与较好的测量精度（0.01 ppm），与此同时兼具数据输出功能。利用该设备能够及时捕捉实验中气体的浓度值变化，从而对气体浓度变化和流场特性进行分析。
五、仪器设备操作规程：
该设备不能在下列情况下使用：
1.活性VOC气体浓度超过允许浓度
2.有爆炸性气体环境
此外，当存在有高浓度SF6气体环境中工作时，操作者必须遵守安全规程。如果在室内测量SF6浓度，应当在不超过离地15 cm的距离进行测量。不得检测携带电的高压电气设备。不要让液体和其他物质流入检测仪和探头内部。外壳、插头、接线已损坏的检测仪不得使用。现场使用时，应视情况更换已堵塞的空气过滤器。定期充电以保持电池寿命。如发现冒烟、燃烧或火星，检测仪必须立即关机，拔出电源线，查找原因解决问题后才能再次开机使用。配套软件操作参照其操作说明。
红外分光光度仪
一、仪器设备名称：
红外分光光度仪

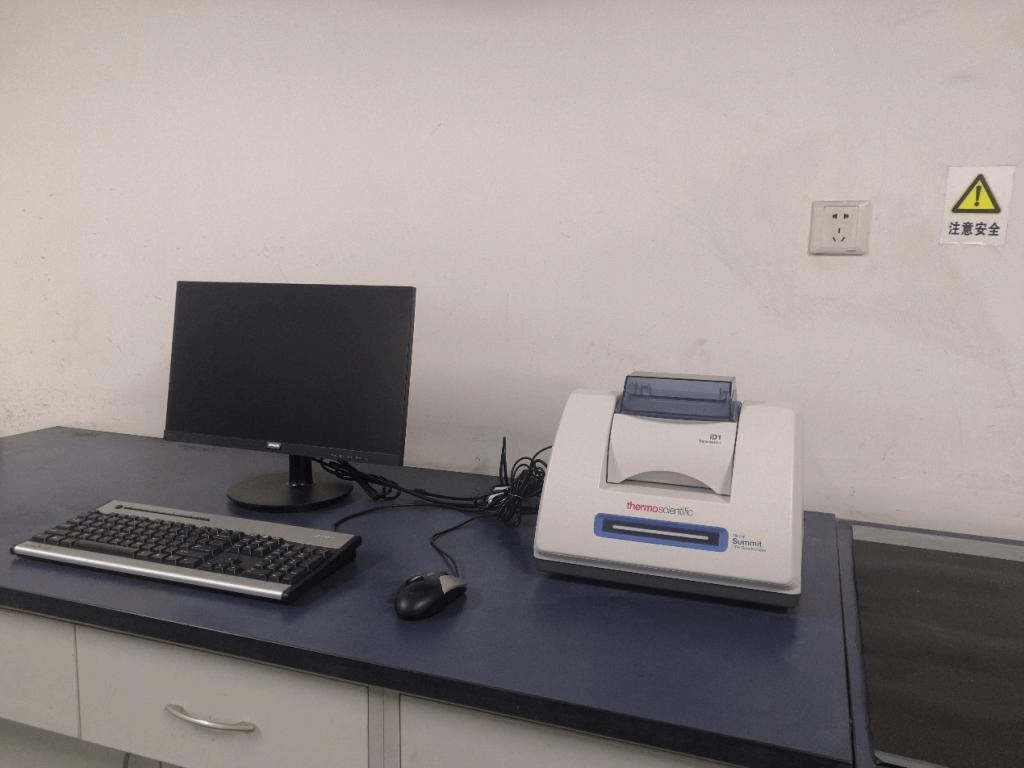

二、仪器设备照片（斜45°全景图）：
三、仪器设备功能：
测定分子的结构和化学键，如存在哪种官能团、各官能团的分子力常数、分子对称性等，也可推测分子的立体构型。
四、仪器设备用途及所服务实验项目：
用于冶金、材料、化工、环境等研究领域。可服务于基金、横向项目中的分子结构分析、以及本科教学工作。
五、仪器设备操作规程：
试样制备
1、固体样品
（1）压片法：取1～2mg的样品在玛瑙研钵中研磨成细粉末与干燥的溴化钾（A.R级）粉末（约100mg，粒度200目）混合均匀，在压片机上压制成片测试。
（2）糊状法：在玛瑙研钵中，将干燥的样品研磨成细粉末。然后滴入1～2滴液体石蜡混研成糊状，涂于KBr或BaF2晶片上测试。
（3）溶液法：把样品溶解在适当的溶液中，注入液体池内测试。所选择的溶剂应不腐蚀池窗，在分析波数范围内没有吸收，并对溶质不产生溶剂效应。一般使用0.1mm的液体池，溶液浓度在10%左右为宜。

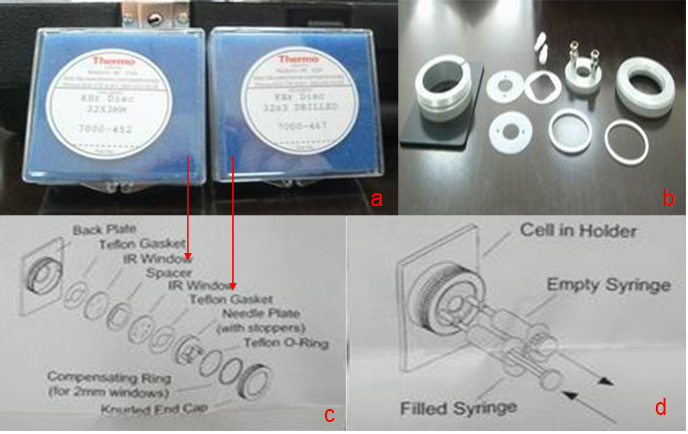

a：镜片； b：液体池部件（不含镜片）； c: 装配图； d：使用方法
2、液体样品
（1）液膜法：油状或粘稠液体，直接涂于KBr晶片上测试。流动性大，沸点低（≤100℃）的液体 ，可夹在两块KBr晶片之间或直接注入厚度适当的液体池内测试（液体池的安装见说明书）。对极性样品的清洗剂一般用CHCl3，非极性样品清洗剂一般用CCl4。
样品池 BaF2镜片 KBr镜片（杜绝含水样品）
（2）水溶液样品：可用有机溶剂萃取水中的有机物，然后将溶剂挥发干，所留下的液体涂于KBr晶片上测试。
应特别注意含水的样品坚决不能直接接触KBr或NaCl窗片液体池内测试。
3、塑料、高聚物样品
（1）溶液涂膜：把样品溶于适当的溶剂中，然后把溶液一滴一滴的滴加在KBr晶片上，待溶剂挥发后把留在晶片上的液膜进行测试。
（2）溶液制膜：把样品溶于适当的溶剂中，制成稀溶液，然后倒在玻璃片上待溶剂挥发后，形成一薄膜（厚度最好在0.01～0.05mm），用刀片剥离。薄膜不易剥离时，可连同玻璃片一起浸在蒸馏水中，待水把薄膜湿润后便可剥离。这种方法溶剂不易除去，可把制好的薄膜放置1～2天后再进行测试。或用低沸点的溶剂萃取掉残留的溶剂，这种溶剂不能溶解高聚物，但能和原溶剂混溶。
4、磁性膜材料 直接固定在磁性膜材料的样品架上测定。

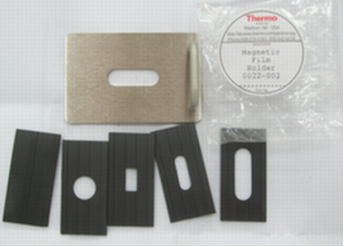

磁性样品架
5、其它样品
对于一些特殊样品，如：金属表面镀膜，无机涂料板的漫反射率和反射率的测试等，则要采用特殊附件，如：ATR，DR，SR等附件。
样品测定
1、开始/所有程序/Thermo scientific OMNIC，或者点击桌面上的快捷方式，选择所需操作软件。
2、仪器自检：按
打开软件后，仪器将自动检测，当联机成功后，
将出现。
3、样品ATR测定

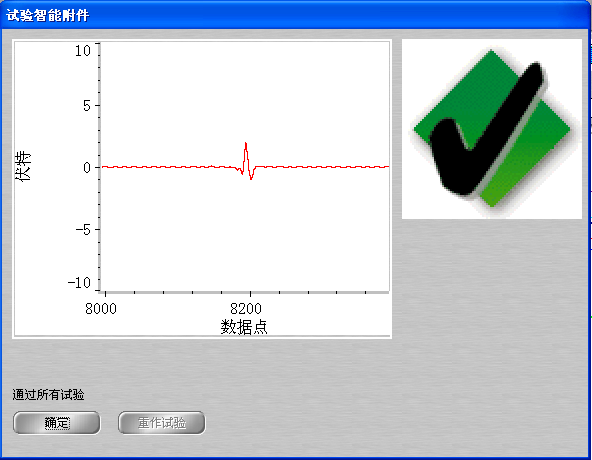

（1）垂直安放ATR试验台，旋上探头，保持探头尖端距离平台一定高度。此时电脑显示智能附件，自检后，点击确定。
（2）将样品（固体或者液体pH=5~9，非腐蚀性、非氧化型、不含Cl的有机溶剂）放在平台上检测窗上，将探头对准检测窗，顺时针旋下，紧贴样品，直到听见一声响声。
（3）清洗样品台，更换样品或结束实验时，用酒精棉擦洗检测台，等待其自然风干。
4、样品压片检测：
安装样品架，电脑显示附件、自检后，点击确定。把制备好的样品放入样品架，然后插入仪器样品室的固定位置上。
软件操作

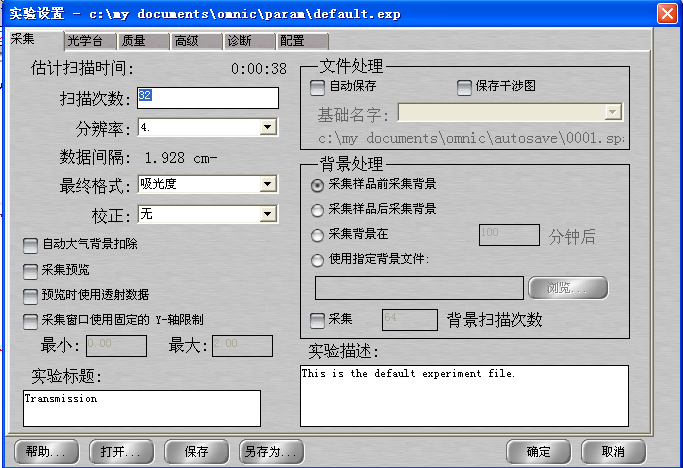

1、进入采集，选择实验设置对话框，设置实验条件。
①扫描次数通常选择32。
②分辨率指的是数据间隔，通常固体、液体样品选4，气体样品选择2。
③校正选项中可选择交互K-K校正，消除刀切峰。
④采集预览相当于预扫。
⑤文件处理中的基础名字可以添加字母，以防保存的数据覆盖之前保存的数据。
⑥可以选择不同的背景处理方式：采样前或者后采集背景；采集一个背景后，在之后的一段时间内均采用同一个背景；选择之前保存过的一个背景。
2、设定结束，点击确定，开始测定。
①点击
采集样品，弹出对话框。输入图谱的标题，点击确定。准备好样品后，在弹出的对话框中点击确定，开始扫描。

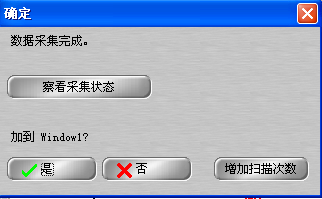

②扫描结束后，弹出对话框提示准备背景采集，。采集后，点击“是”，自动扣除背景。
③也可以设定先扫描背景，按
采集背景光谱。后扫描样品。
3、可对采集的光谱进行处理，以下按钮分别为：选择谱图、区间处理、读坐标（按住shift直接读峰值）、读峰高（按住shift自动标峰，调整校正基线）、读峰面积、标信息（可拖拽）、缩放或者移动。
4、采集结束后，保存数据，存成SPA格式（omnic软件识别格式）和CSV格式（Excel可以打开）。
5、用ATR测定时，无论先测背景还是后测背景，只要点击
，按照提示进行测定。测定结束后，需清理试验台，用无水乙醇清洗探头和检测窗口，晾干后测定下一个样品。
注意事项：
1、如果需要搬动仪器，需要用光学台内的海绵固定镜子，放置搬动过程中损坏仪器。
2、注意仪器防潮，光学台上面干燥剂位置的指示变白则需更换干燥剂。
3、样品仓、检测器仓内放置一杯变色硅胶，吸收仪器内的水蒸气。
4、红外压片时，所有模具应该用酒精棉洗干净。
5、红外压片时，样品量不能加得太多，样品量和KBr的比例大约在1：100
6、采集背景信息时应将将品从样品室中拿出。
7、用ATR附件时，尽量缩短使用时间。
8、实验室应该保持干燥，大门不能长期敞开。
欢迎有兴趣或对该仪器设备有需求的老师联系我处报名并一同参与验收工作。感谢您对学校仪器设备管理工作的支持！
