2022年7月仪器设备验收公告
时间:2022-07-08    浏览次数:

学校验收(招采)小组拟定于2022713日对建筑、土木等学院采购的仪器设备进行现场验收,情况如下:

三维激光粒子测速系统PIV

   一、 仪器设备名称:

           三维激光粒子测速系统PIV

        (3D Particle Image Velocimetry)

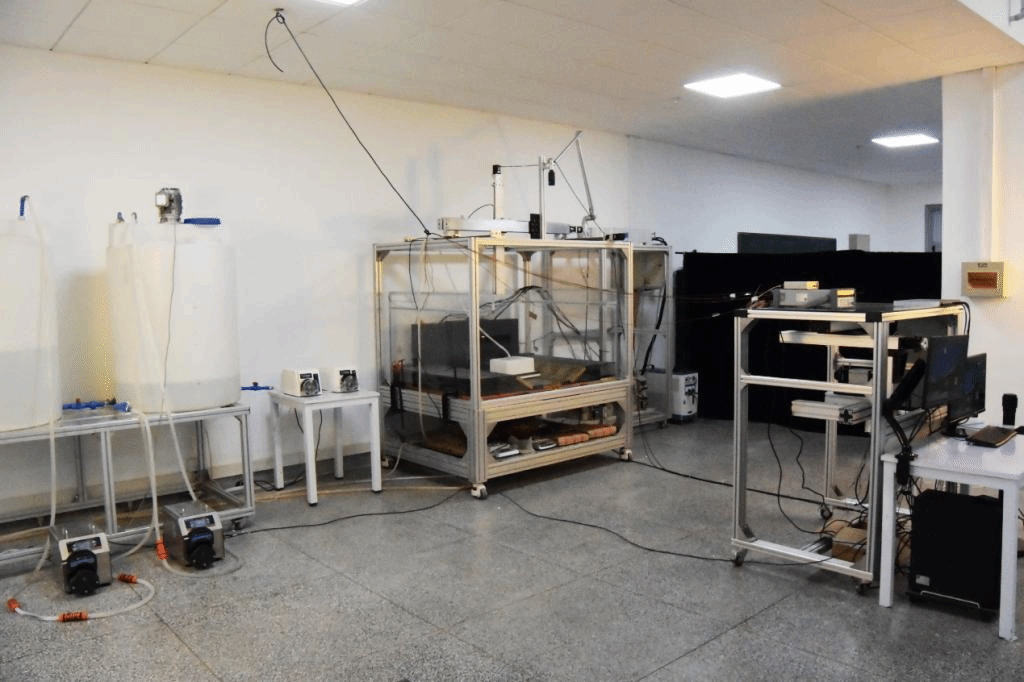

   二、仪器设备照片(斜45°全景图):

   三、仪器设备功能:

该设备是非接触式流体速度测量仪器,可以测量一个平面上流场的三维速度分量,具有对流场无干扰、测量面积大、可测速度范围广、精度高、分辨率高的优点。该类设备目前已广泛应用于风洞、水洞、水槽、燃烧、喷雾等流场的测量,为实验流体力学的发展提供了极大的帮助。

四、仪器设备用途及所服务实验项目:

  仪器设备用途:

1. 微尺度流动测量(微米量级)。

2. 风洞速度测试空气动力学实验,(如汽车、火车、飞机、建筑物等)。(3)水流速度测量(如一般流体力学研究、船体设计、旋转机械、渠道流等)。(4)环境研究(燃烧的研究,波动力学,海岸工程,潮汐模型,河流水文等)。(5)生物医学研究。(6)湍流研究。(7)CFD模型的实验验证等。

  服务实验项目:

1. 水槽实验流场测量

2. 高温尘雾场液滴与粉尘速度场和温度场测量

3. 面热源热羽流的速度场测量

五、仪器设备操作规程:

主要部件

操作步骤

备注

1、激光安全

1、在实验开始前,摘掉所有手表及金属饰物;

2、确定如何紧急停止激光器;

3、在疲惫时不要使用激光器;

4、采取适当的防护措施。激光能量逐渐增大,确定没有激光直射或反射到眼睛中,防止激光伤害眼睛。

在激光开启之前,所有人都要沟通好,任何人都不要在激光光路上。如果有条件,防止提示标志

2、相机安全

相机主要是防止CCD被烧坏,但凡相机CCD被烧坏都是遇到了强光,所以在试验中一定要注意激光反光:

1、 激光光路上的物体(模型)

2、 测量两相流或多相流时,气泡或者大液滴、固体颗粒;

3、 在雾化或水蒸气浓度较大时,偶尔会从上面滴下来一个凝结的大液滴,这通常也会造成过量的反射;

4、 在自然光照明下曝光时间过长或光圈过大。

所以,为了避免烧坏CCD芯片,在开相机之前一定要安装镜头,调小光圈(将光圈数值调到最大);开激光之前盖住镜头盖,确定没有激光直射或反射到相机中,再打开镜头盖。逐渐增大激光能量和相机光圈,防止亮度太高损害相机芯片。

在增加激光能量和调节相机光圈时可以通过软件中的灰度直方图来判断是否亮度过高。

3、相机及采集卡安装

1、打开电脑主机后盖,将采集卡安装到主板上的PCIeX16的卡槽中;

2、将相机一分二的线接到后部对应接口;

3、将电源线连接到一分二线的电源接口,用同轴电缆将相机与同步器5号同步输出接口连接;

4、用CameraLink线将相机和采集卡连接。


4、采集卡驱动及软件安装

1、将NIDAQ采集卡驱动光盘插入光驱,选择从媒体播放或运行,按照提示操作即可;

2、打开D盘中的DynamicStudio 6.9.60软件,按照提示进行安装。

在安装驱动时耗时较长,耐心等待,安装完成后重启电脑。

5、激光器安装及操作

1、激光器安装由镭宝公司赵工完成,并进行了现场讲解;

2、用四根同轴电缆将激光器前面板的四个BNC接头与同步器1-4号同步输出接口连接;

3、旋转频率调节器,将触发方式调整为EXT(外触发)。

激光器每周至少运行30分钟,每月检查系统水位,每年更换循环水及过滤器。

6、系统开关机

1、总体逻辑是先开硬件再开软件:同步器、激光器和相机的开关循序没有要求;

2、打开硬件后,先用片光盖和镜头盖将激光器片光头出口和相机镜头盖住;

3、插入软件狗,打开软件,进入采集模式,选择Devices窗口,查看软件是否正确识别硬件(采集卡、相机、同步器激光器),如果有问题,重启软件或电脑,如果还不能解决,联系售后工程师。

一定要先开硬件再开软件,先关软件再关硬件,否则可能会导致文件丢失。

7、拍摄操作

选择Synchronizer Cable,按照硬件接线完成软件接线(激光器1-4、相机5)


7.1 拍摄界面参数讲解

选择System Control

1、在该界面中右上角有三个选项:FreerunPreview和Acquire,

Freerun: 只打开相机实时查看,不打开激光也不采集图像。

Preview:打开相机和激光器,但不采集图像。

Acquire:打开相机和激光器,并采集图形。

2、在该界面上还有Time Between PulseTrigger rate Number of imagesNumber of bursts选项。

Time Between pulse:跨帧时间,AB两路激光器打光的时间间隔。根据大概的流场速度预先设置,然后通过Preview查看两帧图像之间粒子的位移,一般在10个像素值左右最好。如果偏大,则减小跨帧时间;否则,增大跨帧时间。

Trigger rate: 触发频率,最大触发频率受到激光器频率和相机频率的限制。单帧的时候在20Hz以下,双帧的时候在9Hz以下。

Number of images: 要拍摄的照片数量,根据自己需求设置。

Number of bursts: 脉冲信号数量,一般情况下设置为1。

选择Acquired data,右上角有Save in databaseSave for CalibrationClear Buffer

Save in database: 将采集的图像保存到电脑硬盘。

Save for Calibration: 将采集的图像保存为标定文件,用于标定尺寸。

Clear Buffer: 清除缓存。


7.2 标定

1、用一个尺子放到片光面上,此时不能开启激光器,调节对焦环对焦,对焦清楚后,盖上片光头盖或关闭激光器,点击Acquire,保存一张图片。

2、在保存的图片上右键点击,选择Measure Scale Factor,将A和B分别放到两个尺寸点上,将AB之间的实际距离输入到Absolute Distance中,查看Scale Factor,点击确定。

标定完成后可以看到左侧树中的Calibration变成彩色。

7.3 拍摄图片

盖上镜头盖,将激光器能量调小,然后将片光打到标定用的尺子所在的平面。确定没有光反射到相机后,打开镜头盖,根据亮度值调节激光能量、光圈和曝光时间,调节完成后点击Acquire进行拍摄。点击Save in database保存拍摄后的照片。


8、后处理



8.1 计算速度矢量

1、在保存的图像中右键选择Analyze—PIV Signal---Adaptive PIV.

2、Adaptive PIV算法的具体内容参考《2D PIV》手册。

3、计算完成后,右键点击图像选择Display Option,设置自己需要的图像。

在使用计算算法时,有问题即打开help菜单查看具体解释。

8.2 绘制界面型线图

在计算得到的矢量图中,右键选择Analyze—PIV Signal---Plots---Profile plot.选择要绘制的截面线和要显示的参数。


8.3 绘制云图(涡量、不确定度等)

在计算在计算得到的矢量图中,右键选择Analyze—Vector & Derivative---Scalar Derivatives,然后在下拉菜单中选择要计算的参数。



纳米粒度电位仪

一、仪器设备名称:

纳米粒度电位仪

二、仪器设备照片(斜45°全景图):

三、仪器设备功能:

1)粒度测量

2)ZETA电位测量

四、仪器设备用途及所服务实验项目:

该设备是用物理的方法测试固体颗粒的大小和分布的一种仪器,采用动态光散射原理和光子相关光谱技术,根据颗粒在液体中布朗运动的速度测定颗粒大小。

所服务实验项目为:涉及到液体中颗粒物粒径和ZETA电位测定的实验项目。

五、仪器设备操作规程:

1. 打开稳压电源开关(右侧开关板至下方),长按on,待右侧绿灯亮,稳压器正常工作;

2. 打开马尔文开关(仪器后方),打开电脑,预热30分钟;

3. 将样品池放入测样箱,关闭箱盖;

4. 运行DTS(Nano)软件;

5. 新建文件,在界面菜单中点击measure,复选manual,出现小界面菜单,

1)测Zeta电位

measurement选择 Zeta potential

sample name自由设定

material 选择测量样品的RI(折射率),absorption(吸附系数),例如测高岭土,选kaoling,(RI为1.53,absorption为0.10)。如没有测量样品系数,需在网上查找并添加到选项中,然后选择

dispersant选择改样品的分散剂

cell选择相对应的样品池(有照片)

下方measurement选择Automatic

仪器自动运行,听到蜂鸣声后测量结束;

2)测Size

measurement选择Size

simple name自由设定

material选择测量样品的RI(折射率),absorption(吸附系数),例如测高岭土,选 kaoling,(RI为1.53,absorption为0.10)。如没有测量样品系数,需在网上查找并添加到选项中,然后选择

dispersant选择改样品的分散剂

cell选择相对应的样品池(有照片)

下方measurement选择Automatic

仪器自动运行,听到蜂鸣声后测量结束;

6. 关闭软件,关闭电脑,关闭主机电源,关闭稳压电源。


原子吸收光谱仪

一、仪器设备名称:

原子吸收光谱仪

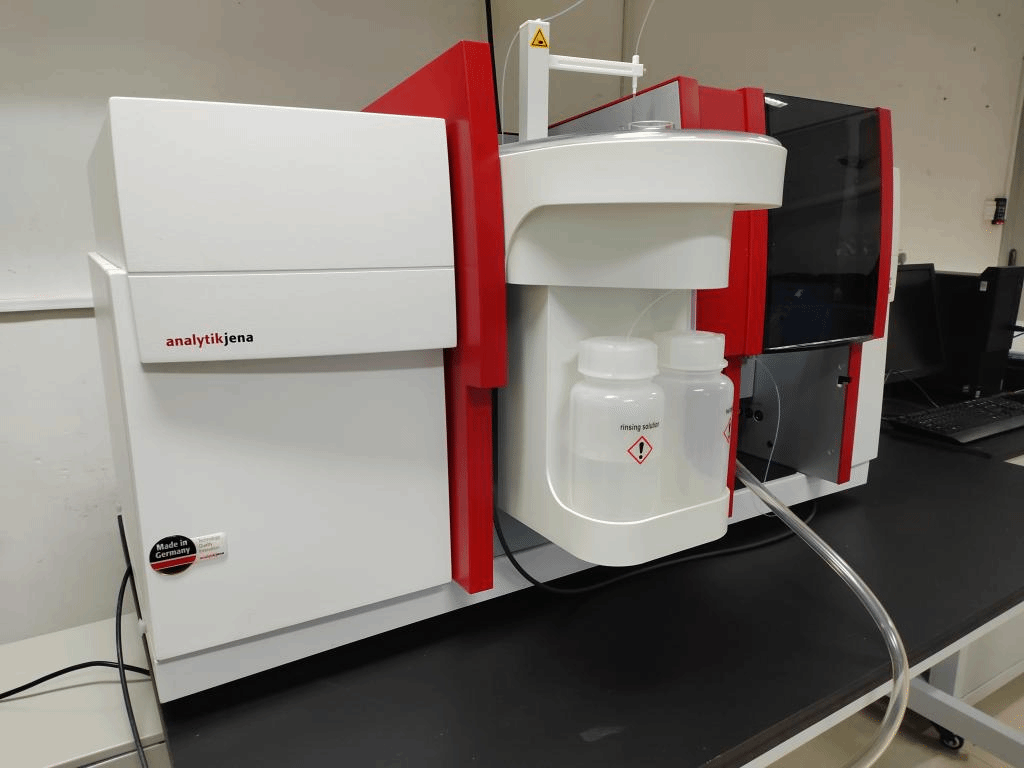

二、仪器设备照片(斜45°全景图):

三、仪器设备功能:

测定液体中金属元素的含量。

四、仪器设备用途及所服务实验项目:

该设备用于液体样品中痕量和超痕量的金属元素的定量分析。

所服务实验项目为:涉及重金属元素含量分析的研究项目。

五、仪器设备操作规程:

火焰部分操作流程:

1.打开排风系统

2.开机:开氩气0.5Mpa,开乙炔0.1~0.2Mpa,空压机0.5Mpa,开计算机、开仪器主机电源,等待2~3min,双击ZEEnit700P仪器图标,进入软件界面。在分析技术中选择火焰,点击系统检查,等待检查完毕,点击关闭快速启动

3.安装空心阴极灯:点击光谱仪器——灯座,双击第一行(或单击第一行,点击改变),灯类型中选择HCL,选择对应元素,OK。其余行类似。关闭

4.载入已经保存的方法:点击方法-打开,选择所需方法,ok,ok

5.预热灯:点击光谱仪器,控制选项卡中,数据-来源中选择测定元素,点击设置,等待设置左边变绿,预热灯-位置可以选择预热接着要测量的元素;能量扫描选项卡中,点击开始看灯是否预热好(连续两条线的位置吻合就表示预热好了),预热好点击停止,关闭。

6.建立分析序列:点击分析序列,添加,选中校正,接受;选中特殊动作,显示标准曲线,接受;试剂空白,接受;样品,设定数量,接受;取消;在分析序列中输入样品名称,可以选择保存你自己的分析序列,OK。

7.点火:点击火焰,控制选项卡中,状态一栏燃烧头100mm,水封OK,点击点火,待火焰点着,关闭

8.开始测样:点击左上角绿色按钮(运行分析序列),开始测样

9.测样结束,进样管放到超纯水中,洗5min左右,关闭乙炔气瓶,烧掉管内残留气,使火自己熄灭,关闭软件、仪器主机、电脑,关氩气、空压机、排风系统、电源总开关。


石墨炉部分操作流程:

1.打开排风系统

2.开机:开氩气0.5Mpa,,循环冷却水,开计算机、开仪器主机电源,等待2~3min,双击ZEEnit700P仪器图标,进入软件界面。在分析技术中选择石墨炉(涂层管),点击系统检查,等待检查完毕,点击关闭快速启动

3.安装空心阴极灯:点击光谱仪器——灯座,双击第一行(或单击第一行,点击改变),灯类型中选择HCL,选择对应元素,OK。其余行类似。关闭

4.预热灯:点击光谱仪器,控制选项卡中,数据-来源中选择测定元素,点击设置,等待设置左边变绿;能量扫描选项卡中,点击开始看灯是否预热好,预热好点击停止,关闭。

5.建立分析序列:点击分析序列,添加,选中校正,接受;选中特殊动作,显示标准曲线,接受;试剂空白,接受;样品,设定数量,接受;取消;在分析序列中输入样品名称,可以选择保存你自己的分析序列,OK。

6.点火:点击火焰,控制选项卡中,状态一栏燃烧头100mm,水封OK,点击点火,待火焰点着,关闭

7.开始测样:点击左上角绿色按钮(运行分析序列),开始测样

8.测样结束,进样管放到超纯水中,洗5min左右,关闭软件、仪器主机、电脑,关冷却循环水,关氩气,排风系统、电源总开关

科研级倒置智能数字材料显微镜

一、仪器设备名称:

科研级倒置智能数字材料显微镜

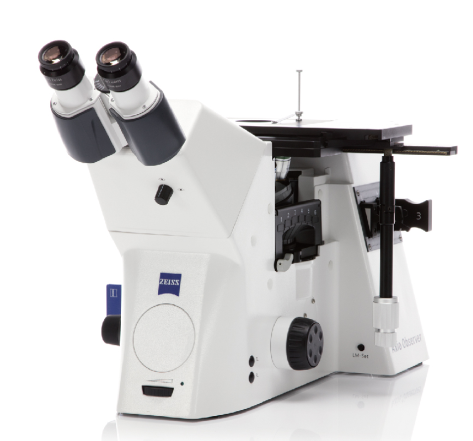

二、仪器设备照片(斜45°全景图):


三、仪器设备功能:

金相显微镜可直观检测金属材料的微观组织,如原材料缺陷、偏析、初生碳化物、脱碳层、氮化层及焊接、冷加工、铸造、锻造、热处理等不同状态下的组织组成,从而判断材质优劣。须进行样品制备工作。

四、仪器设备用途及所服务实验项目:

主要用于表征金属材料的微观组织,探索工艺组织性能的关系,研究特定工艺条件下金属材料的微观形貌及相的组成,评估冶金质量及晶体缺陷。并采集相应数据用于研究分析。

所服务实验项目钢中非金属夹杂物和组织缺陷分析五、仪器设备操作规程:

由专人使用,专人负责日常维护、保养,任何人未经许可,不得调试该设备。操作步骤及日常维护、保养注意事项如下:

1、显微镜部分

1去掉防尘罩,打开电源。

2将试样置于载物台垫片,调整粗/微调旋钮进行调焦,直到观察到的图像清晰为止。

3调整载物台位置,找到关心的视场,进行观察分析。

2、日常维护、保养及注意事项

为保证系统的使用寿命及可靠性,注意以下事项:

1)验室应具备三防条件:防震(远离震源)、 防潮(使用空调、干燥器)、防尘(地面铺上地板);电源:220V±10%,50HZ;温度:0°C—40°C。

2)调焦时注意不要使物镜碰到试样,以免划伤物镜。

3)在载物台垫片圆孔中心的位置远离物镜中心位置时不要切换物镜,以免划伤物镜。

4)亮度调整切忌忽大忽小,也不要过亮,影响光源的使用寿命,同时也伤害视力。

5)所有(功能)切换,动作要轻,要到位。

6)关机时要将亮度调到最小。

7)关机不使用时,将物镜通过调焦机构调整到最低状态

8)关机不使用时,不要立即该盖防尘罩,待冷却后再盖,注意防火。

9)不经常使用的光学部件放置于干燥皿内。

非专业人员不要尝试擦物镜及其他光学部件,目镜可以用脱脂棉签蘸1:1比例(无水酒精:乙醚)混合液体甩干后擦拭,不要用其他液体,以免损伤目镜。


液相色谱

一、仪器设备名称:

液相色谱

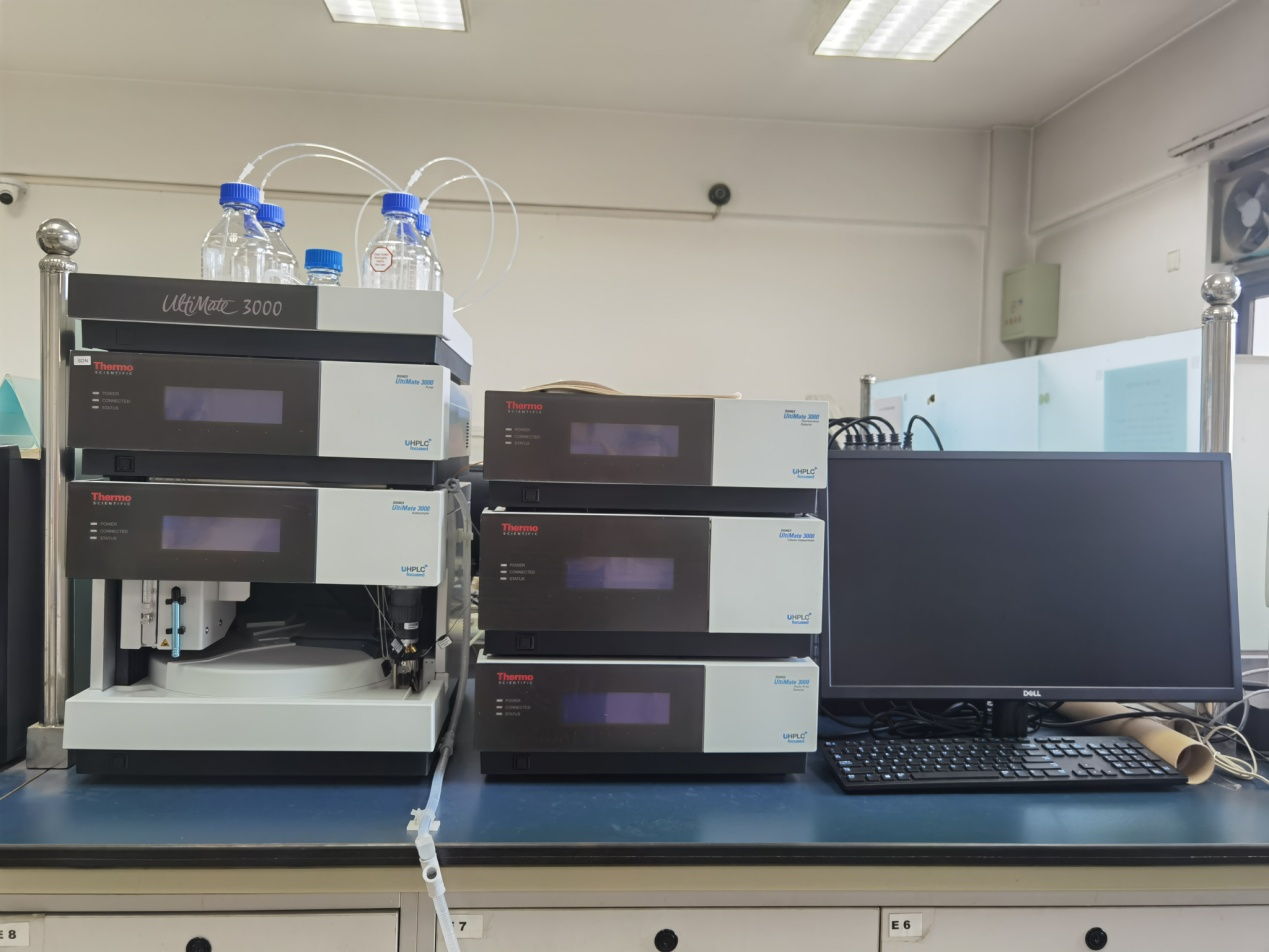

二、仪器设备照片(斜45°全景图):


三、仪器设备功能:

可用于不易挥发有机物质的定性定量分析。

四、仪器设备用途及所服务实验项目:

对有机物质进行表征或有机污染物的讲解表征,分析水质演变过程及污染调控机制

所服务实验项目为:分层型水源水库水质演变过程及污染调控机制研究项目

五、仪器设备操作规程:

操作前准备:

1、流动相的配制:

1.1.1根据所供试品的性质、相关的文献资料、工作经验等按比例配制流动相。

1.1.2根据流动相的性质确定采用有机膜(0.45um)还是水相膜(0.45um)对流动相进行过滤。

1.1.3将过滤后的流动相进行超声脱气10~15分钟。

2、对照品供试品处理:

1.2.1称取或量取适量的对照品或供试品,用适当的溶剂(最好采用流动相或流动相的主成分)进行充分溶解(也可借助超声波进行超声溶解),使其浓度为0.1~1mg/mL(根据检测结果再适当调节溶液的浓度)。

1.2.2根据对照品或供试品的性质确定采用有机针头滤膜(0.45um)还是水相针头滤膜(0.45um)进行过滤。

3、色谱柱的选择:根据样品的性质选择适当的色谱柱。

开机:

1、 打开UPS(不间断电源)电源,打开仪器接线板电源开关;

2、 打开电脑显示器电源,打开电脑主机电源(POWER),启动电脑;

3、 依次打开泵、自动进样器、柱温箱、检测器的电源;

4、 选择开始程序ChromeleonSever Monitor或双击屏幕右下角快捷图标,出现对话界面后点击tart启动,Dongle序号出来以后表示Sever Monitor程序运行正常可以点击Close来关闭界面

5、 打开“开始”/“程序”/“Chromel/Chromeleon”或双击在桌面上的Chromeleon图标工作站主程序打开 HPLC软件系统主界面。

6、 在左窗口中单击根目录,此时会在右边的窗口中出现一个hplc.pan”文件,双击此文件打开HPLC控制面板程序。

7、 在控制面板“Pump”控制框中选中“connect”选框,Purge流路中气泡,设置总流速为适当的数值(建议要由0.2ml/min逐渐增加到适当的流速)后并按回车键(“Enter”)以示确定。此时泵自动会以设置的流速进行运行。若是多元梯度泵可以分别设置B、C、D等流动相的流速所占总流速的比例。

8、 在控制面板“自动进样器”控制框中,点击“注满注射器”按钮,排除注射器中的气泡。

9、 在控制面板“柱温箱”控制框中,设置准备分析样品所使用的柱温箱温度。

样品分析:

1、 建立新程序:

2、 建立方法:

3、 建立样品表:

4、 打开氘灯(待系统压力稳定后约20min后再开灯):在控制面板“Detector”控制框中,选中“lamp on”选框,打开紫外检测器的氘灯。

5、    查看基线:在氘灯打开10分钟后,点击“   ”设置所要查看波长,点击确定。

6、    关闭基线:待基线稳定后,点击“   ”,点击确定,关闭查看基线。

7、 启动样品表进行分析:

8、 自动进样器便开始自动进样分析。

9、 样品全部检测结束后,如果不再分析样品应立即关掉氘灯,延长氘灯使用的寿命

数据处理:

1、 处理标准曲线;

2、 打印标准曲线;

3、 打印样品报告。

关机:

1、 冲洗并保存色谱柱及系统。

2、 关闭泵流速,检测器氘灯,断开连接,关闭工作站。

3、 关闭检测器、柱温箱、自动进样器、泵的电源。

4、 关闭计算机。关闭UPS电源。

3、检测器的使用注意事项:

(1) 长时间检测池中无流动相流动时,关闭检测器氘灯。

(2) 不要将物品或其他仪器档住检测器的散热孔。

(3) 检测器安装的位置应没有震动,温度变化不大,避免阳光直射。

(4) 在关灯命令发出后,再次开灯须等待5分钟以上的时间。否则灯会因为过热而损坏。


静态数据采集系统TDS-630

一、仪器设备名称:

静态数据采集系统TDS-630

二、仪器设备照片(斜45°全景图):

三、仪器设备功能:

可进行直流电压、应变、热电偶信号的静态数据采集。

四、仪器设备用途及所服务实验项目:

土木工程结构专业,静力试验数据采集,可进行相关拟静力试验、受弯试验、轴压试验等。

五、仪器设备操作规程:

TDS-630静态数据采集系统操作规程:

1.连接电源:在连接电源前请检查电压是否在85-250V之间,请用CR-01线连接供电电源。

2.打开关闭电源:仪器背面有主电源开关,前面有辅助电源开关。由于开关机动作将会给设备带来重负,请每次间隔5秒以上。

3.接地:为防止火线输入干扰,请确保仪器接地良好。同时仪器中的线性滤波器也将滤掉来自电源的干扰。

4.屏幕设置:启动电源大约20秒后屏幕会显示监视画面,此屏幕为一个触摸屏,在此屏幕上将可执行各种操作;此触摸屏是由屏幕上的按键和前面板的开关来控制的。

5.应变测量:

1)打开采集仪上盖并把应变传感器连接到内置开关盒的相应通道;

2)设置应变传感器类型和接线方法;

3)设置计算的因数、单位和显示数字;

4)按【START】按钮开始测量,测量的数据可记录在内部存储器,亦可通过内置打印机将测量到的数据打印出来。共有2种测量方式:手动量测按【START】开始测量;自动量测“设定间隔自由运行量测”;

6. 点击【tools】 按钮,进行实验参数设置;

7. 点击【files】 按钮,进行实验数据存储文件名设置;

8. 点击【CH.ID】 按钮,进行实验通道参数设置;

9. 点击【Moni.CH】 按钮, 进行监控通道参数设置;

10. 点击【Auto】 按钮,然后点击【Initial In】 按钮,最后点击【Start】 按钮,进行数据初始化;完成后即可进行数据采集。


扫描电子显微镜

一、 仪器设备名称:

扫描电子显微镜(型号:JSM-IT500(LV))

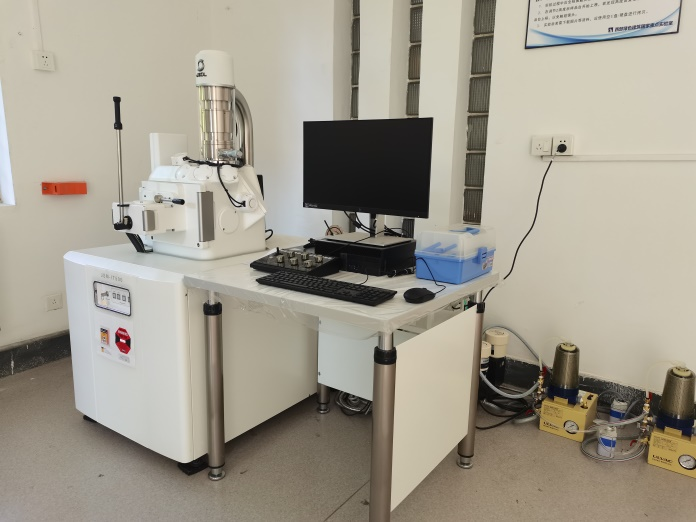

二、仪器设备照片(斜45°全景图):


三、仪器设备功能:

扫描电子显微镜(SEM)是一种用于高分辨率微区形貌分析的大型精密仪器。具有景深大、分辨率高, 成像直观、立体感强、放大倍数范围宽以及待测样品可在三维空间内进行旋转和倾斜等特点。另外具有可测样品种类丰富, 几乎不损伤和污染原始样品以及可同时获得形貌、结构、成分和结晶学信息等优点。

四、仪器设备用途及所服务实验项目:

可对待测样品内部微观结构与形貌进行分析,当样品内部含有湿组分时,可其内部的水分分布及水分与固体骨架间的接触形式进行观察研究

五、仪器设备操作规程:

主要部件

操作步骤

备注

1、激光安全

1、在实验开始前,摘掉所有手表及金属饰物;

2、确定如何紧急停止激光器;

3、在疲惫时不要使用激光器;

4、采取适当的防护措施。激光能量逐渐增大,确定没有激光直射或反射到眼睛中,防止激光伤害眼睛。

在激光开启之前,所有人都要沟通好,任何人都不要在激光光路上。如果有条件,防止提示标志

2、相机安全

相机主要是防止CCD被烧坏,但凡相机CCD被烧坏都是遇到了强光,所以在试验中一定要注意激光反光:

1、 激光光路上的物体(模型)

2、 测量两相流或多相流时,气泡或者大液滴、固体颗粒;

3、 在雾化或水蒸气浓度较大时,偶尔会从上面滴下来一个凝结的大液滴,这通常也会造成过量的反射;

4、 在自然光照明下曝光时间过长或光圈过大。

所以,为了避免烧坏CCD芯片,在开相机之前一定要安装镜头,调小光圈(将光圈数值调到最大);开激光之前盖住镜头盖,确定没有激光直射或反射到相机中,再打开镜头盖。逐渐增大激光能量和相机光圈,防止亮度太高损害相机芯片。

在增加激光能量和调节相机光圈时可以通过软件中的灰度直方图来判断是否亮度过高。

3、相机及采集卡安装

1、打开电脑主机后盖,将采集卡安装到主板上的PCIeX16的卡槽中;

2、将相机一分二的线接到后部对应接口;

3、将电源线连接到一分二线的电源接口,用同轴电缆将相机与同步器5号同步输出接口连接;

4、用CameraLink线将相机和采集卡连接。


4、采集卡驱动及软件安装

1、将NIDAQ采集卡驱动光盘插入光驱,选择从媒体播放或运行,按照提示操作即可;

2、打开D盘中的DynamicStudio 6.9.60软件,按照提示进行安装。

在安装驱动时耗时较长,耐心等待,安装完成后重启电脑。

5、激光器安装及操作

1、激光器安装由镭宝公司赵工完成,并进行了现场讲解;

2、用四根同轴电缆将激光器前面板的四个BNC接头与同步器1-4号同步输出接口连接;

3、旋转频率调节器,将触发方式调整为EXT(外触发)。

激光器每周至少运行30分钟,每月检查系统水位,每年更换循环水及过滤器。

6、系统开关机

1、总体逻辑是先开硬件再开软件:同步器、激光器和相机的开关循序没有要求;

2、打开硬件后,先用片光盖和镜头盖将激光器片光头出口和相机镜头盖住;

3、插入软件狗,打开软件,进入采集模式,选择Devices窗口,查看软件是否正确识别硬件(采集卡、相机、同步器激光器),如果有问题,重启软件或电脑,如果还不能解决,联系售后工程师。

一定要先开硬件再开软件,先关软件再关硬件,否则可能会导致文件丢失。

7、拍摄操作

选择Synchronizer Cable,按照硬件接线完成软件接线(激光器1-4、相机5


7.1 拍摄界面参数讲解

选择System Control

1、在该界面中右上角有三个选项:FreerunPreviewAcquire

Freerun: 只打开相机实时查看,不打开激光也不采集图像。

Preview:打开相机和激光器,但不采集图像。

Acquire:打开相机和激光器,并采集图形。

2、在该界面上还有Time Between PulseTrigger rate Number of imagesNumber of bursts选项。

Time Between pulse:跨帧时间,AB两路激光器打光的时间间隔。根据大概的流场速度预先设置,然后通过Preview查看两帧图像之间粒子的位移,一般在10个像素值左右最好。如果偏大,则减小跨帧时间;否则,增大跨帧时间。

Trigger rate: 触发频率,最大触发频率受到激光器频率和相机频率的限制。单帧的时候在20Hz以下,双帧的时候在9Hz以下。

Number of images: 要拍摄的照片数量,根据自己需求设置。

Number of bursts: 脉冲信号数量,一般情况下设置为1

选择Acquired data,右上角有Save in databaseSave for CalibrationClear Buffer

Save in database: 将采集的图像保存到电脑硬盘。

Save for Calibration: 将采集的图像保存为标定文件,用于标定尺寸。

Clear Buffer: 清除缓存。


7.2 标定

1、用一个尺子放到片光面上,此时不能开启激光器,调节对焦环对焦,对焦清楚后,盖上片光头盖或关闭激光器,点击Acquire,保存一张图片。

2、在保存的图片上右键点击,选择Measure Scale Factor,将AB分别放到两个尺寸点上,将AB之间的实际距离输入到Absolute Distance中,查看Scale Factor,点击确定。

标定完成后可以看到左侧树中的Calibration变成彩色。

7.3 拍摄图片

盖上镜头盖,将激光器能量调小,然后将片光打到标定用的尺子所在的平面。确定没有光反射到相机后,打开镜头盖,根据亮度值调节激光能量、光圈和曝光时间,调节完成后点击Acquire进行拍摄。点击Save in database保存拍摄后的照片。


8、后处理



8.1 计算速度矢量

1、在保存的图像中右键选择Analyze—PIV Signal---Adaptive PIV.

2Adaptive PIV算法的具体内容参考《2D PIV》手册。

3、计算完成后,右键点击图像选择Display Option,设置自己需要的图像。

在使用计算算法时,有问题即打开help菜单查看具体解释。

8.2 绘制界面型线图

在计算得到的矢量图中,右键选择Analyze—PIV Signal---Plots---Profile plot.选择要绘制的截面线和要显示的参数。


8.3 绘制云图(涡量、不确定度等)

在计算在计算得到的矢量图中,右键选择Analyze—Vector & Derivative---Scalar Derivatives,然后在下拉菜单中选择要计算的参数。



欢迎有兴趣或对该仪器设备有需求的老师联系我处报名并一同参与验收工作。感谢您对学校仪器设备管理工作的支持!
