西安建筑科技大学仪器设备验收公告
时间:2019-04-15    浏览次数:

学校验收(招采)小组拟定于2019年4月17日对以下项目招标采购仪器设备进行现场验收,情况如下:

应力集中磁检测仪

一、仪器设备名称:TSC-3M-12应力集中磁检测仪

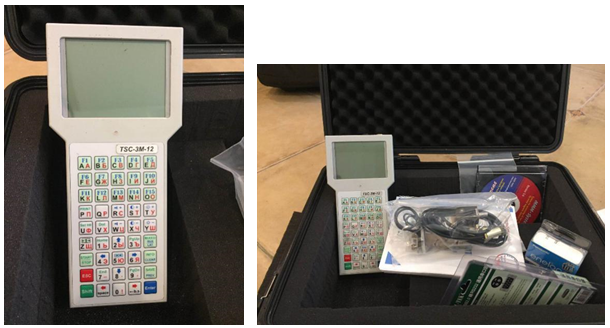

二、仪器设备照片(斜45°全景图):




三、仪器设备功能:

1、磁场强度使用A/m (安培/米)为单位,长度以mm为单位。

2、主机支持单分量、双分量与三分量传感器,可同时测量磁场的法向分量和切向分量;

3、主机具备12个测量通道,可以点测式、编码器计数和以时间计数三种记录长度方式进行检测。

4、主机屏幕可显示各通道参数、磁场分布图、磁场梯度分布图;

5、主机具备存储检测数据的能力,并可把数据传输至计算机,利用配套提供的软件进行分析。

6、主机屏幕直接显示各通道参数、磁场分布曲线、磁场梯度曲线、通道差值曲线、通道差值梯度曲线。

7、分析软件可以二维、三维、极坐标三种图形模式进行评估,可支持100个数据通道的文件,可自动绘制梯度曲线,梯度曲线显示为取绝对值和不取绝对值两种方式。曲线图形可导出为WMF、EMF等矢量图形格式的图片。

四、仪器设备用途及所服务实验项目:

适用于铁磁性材料制成的锅炉、压力容器、压力管道、特种设备及其零部件的特殊部位(如焊缝)应力集中情况的磁记忆检测。

五、仪器设备操作规程:

1、本操作规程为TSC-3M-12型应力集中检测仪在进行金属磁记忆检测时的操作指导。

2、本规程适用于铁磁性材料制成的锅炉、压力容器、压力管道、特种设备及其零部件的特殊部位(如焊缝)应力集中情况的磁记忆检测。

3、术语,见金属磁记忆检测国家标准(培训教材后附)

4、设备为TSC-3M-12型应力集中检测仪检测仪,附件有1-8M型扫面装置、数据传输线等。

4.1 技术准备

根据工件的情况、检验方案的要求准备检测设备、选定相应的扫描装置(对面型扫查,如焊缝、母材等区域采用1-8M型扫查器;

4.2仪器校准

4.2.1地磁平衡校准

连接扫描装置后开机,应按扫描键使仪器处于数值指示状态,预热5分钟。应根据所选用扫描装置对仪器做几个方向的校准,一般是将传感器对应磁场分量的方向垂直地面做两个方向的校准,利用地磁场校准仪器。校准方法见操作手册。

4.2.2传感器间距调整

扫描前应根据扫描部位(如焊缝)对传感器的间距(1-8M型传感器)进行调整,使靠外侧的两个传感器与焊缝的边缘两侧大致一致。同时,相邻传感器之间的距离应调整为一致。

4.2.3编码器的校准

校准测量长度的编码器,选择一个平整的平面,用卷尺量出500mm的距离,用仪器校准长度功能,推扫描装置行走500mm进行校准。

4.2.4测量参数选择

根据所测量的部位选择测量步距和设置传感器间距以及门限值K。

4.3表面准备

一般来说,磁记忆检测方法无需对检测表面做特殊处理(如打磨等)。但磁记忆检测必须在磁粉、漏磁、涡流等检测方法之前进行,因为这几种方法会在铁磁性材料上产生磁场,从而干扰正常的磁记忆信号。

4.4磁记忆检测方法

磁记忆检测的扫查方法很简单,只要将扫描装置沿检测部位(注意扫查路径不要偏离被检测部位,传感器不要提离被检测表面)前进即可,扫查结束后,将文件保存、命名即可。

4.5磁记忆信号的分析与评定

4.5.1磁记忆检测文件的传输

用传输线将检测仪与计算机连接,打开计算机上的磁记忆数据传输软件,根据提示进行相应的文件传送。

4.5.2磁记忆检测文件的读取

文件的读取可以在仪器上直接进行,也可以在计算机上进行。根据检测记录打开相应检测部位的检测文件。

4.5.3信号的分析评定

信号的观察可以以两种方式进行:观察磁场强度H或观察磁场强度的变化率dH/dx。

信号分析则有多种方式(需计算机支持):根据被检测部件的形状可以采用二维、三维及环形等分析方法,对磁记忆信号进行模拟仿真。一般以H值大、dH/dx值大及磁场过零点为重点观察区域,dH/dx较小的一般不考虑。在综合评定时,dH/dx较大的作为评价内容,求取其平均背景,对于超过平均背景4倍以上的部位被认为是应力集中的区域。

4注意事项

4.1检测结束后,应及时将仪器中的数据转到个人计算机中。

4.2充电电池应在电量完全耗尽后再充电,以免因记忆效应影响电池性能。若长时间不使用仪器,应每月对其充电一次,以免电池过放损坏,影响正常使用。

4.3仪器使用后,应及时将检测过程中附着在扫描装置滑轮上的污物清除,以免影响其工作。

4.4检测时扫查器探头应离检测面1-2mm,以免磨损传感器。

4.5尽量避免在低温(<5。C)和高温(>55。C)下使用。


建筑室内热环境控制设备系统

一、仪器设备名称:

建筑室内热环境控制设备系统

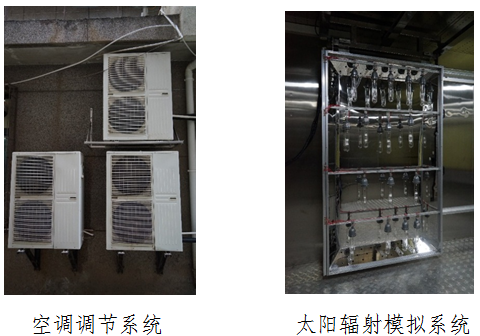

二、仪器设备照片(斜45°全景图):




三、仪器设备功能:

本设备主要用于建筑室内热环境控制及环境系统检测,由实验用空调、测控系统、太阳辐射模拟系统、空气调节系统、数据采集系统等组成,具有操作简便、设备自动控制、自动采集、记录、保存等功能。所有设备的运行状态、环境状态参数实时在监控中心电脑屏幕集中显示。

四、仪器设备用途及所服务实验项目:

用途:用于通风蓄热实验外部环境温度控制、太阳辐射模拟、室内热环境数据采集、建筑热环境及围护结构热流监测等。

服务实验项目:国家杰出青年科学基金(51325803)

五、仪器设备操作规程:

(1)根据实验工况,如果要求室内封闭循环通风,就打开标识1--2号回风风阀,关闭识1--1号新风风阀和3号排风阀;如果要求室内置换新风通风,就打开标识1--1号新阀和3号排风阀,关闭2号回风风阀,点击“启动排风机”按钮,在弹出窗口中点“是后通过调节配电柜左侧调速旋钮调节室内换风风速(启动风机前,请确认各风阀是否已“打开”或“关闭”到位 )。

(2)根据实验工况,设定送风温度。

(3)根据实验工况,设定送风湿度。

(4)点击“启动风柜加热”按钮,在弹出窗口点击“是”,风柜处理机组进入调节状态。

(5)点击“启动风柜加湿”按钮,在弹出窗口点击“是”,风柜加湿机组进入调节状态。

(6)上电后默认为手动模式,如果实验工况为常温,就点击“打开制冷压力电磁阀”按钮,后点击“启动风柜制冷1#(4P)”如果实验工况为高温或高温高湿,依据当前工况稳定状况,选择性先点击“打开制冷压力电磁阀”,后点击“启动风柜制冷1#(4P)”;风柜制冷机组进入制冷状态。

(7)当实验温度为8.6℃以下时“启动风柜制冷2#(5P)”。

(8)当点击8号标识按钮切换为自动模式时,只需点击“启动风柜加热”按钮启动风柜,制冷和加湿系统会根据实验工况自行启动。

(9)1#试验小室:根据实验工况,设定抽风风量,点击“启动1#小室风机”按钮,在弹出窗口中点击“是”,1#小室通风进入调节状态。

(10)2#试验小室:根据实验工况,设定抽风风量,点击“启动2#小室风机”按钮,在弹出窗口中点击“是”,2#小室通风进入调节状态。

(11)点击按钮“启动辐射灯”,启动后待灯全部亮起来之后(5min)才可根据设定值进行自动调节,前进和后退后面的指示箭头可以看到移动状态。

(12)当将标识符16按钮切换为手动模式时,可通过百分比分别设置三组灯的光照强度值,设定值不能小于60%(灯会很闪或熄灭)。

(13)当将标识符16按钮切换为自动动模式时,将标识符13设定一个光照设定值即可进行自动调节。

(14)当将标识符16按钮切换为手动模式时,鼠标左键点击“前进”、“后退”辐射灯移动,若想推动辐射灯移动点击“打开脱机”。
